Guide complet d'utilisation
L’onglet Configuration → Tableaux de pliage sert à définir, pour votre atelier, les valeurs utilisées pour calculer les développés (mise à plat) en fonction de la matière, de l’épaisseur et de l’outillage (Vé, rayon).
Les bons réglages évitent les écarts sur les longueurs (pièces “courtes/longues”) quand la pièce passe à la plieuse.
Un même couple matière / épaisseur / Vé doit donner le même résultat pour tout le monde (conception, production, contrôle).
Vous pouvez créer plusieurs tableaux, les activer/désactiver, et n’afficher que les colonnes utiles (Rayon, Facteur K).

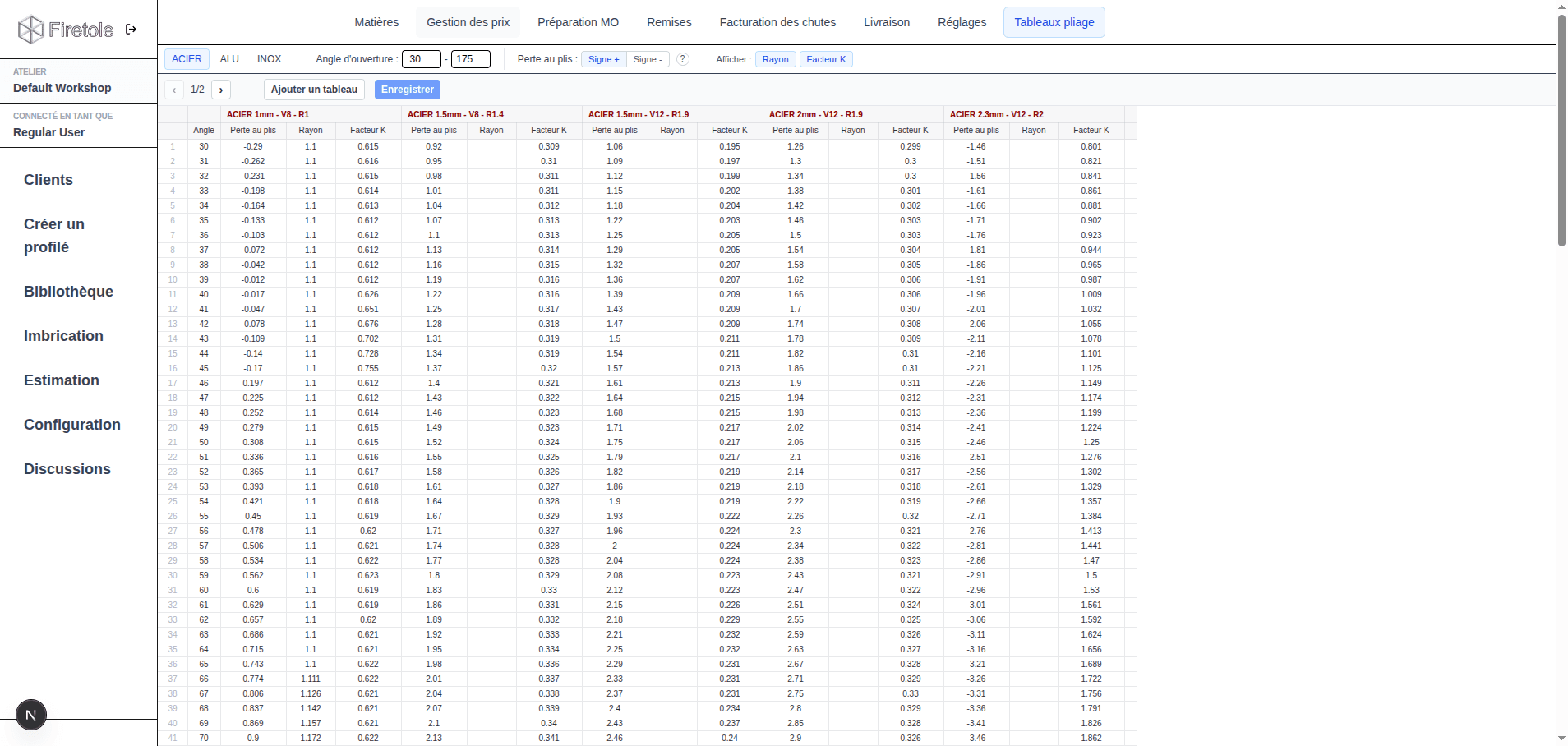

La page est organisée par onglets de matières. Pour une matière donnée, vous gérez plusieurs “tableaux” (ex : 2 mm en V12, 3 mm en V16…), puis vous saisissez les valeurs dans une grille (type tableur) indexée par l’angle d’ouverture.

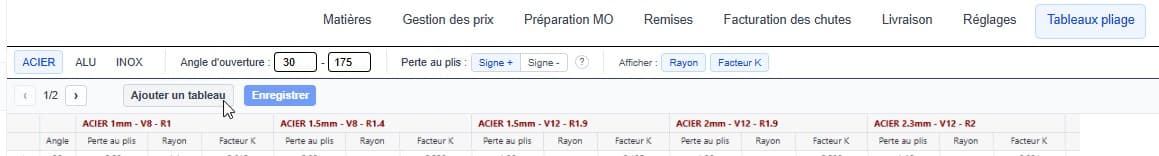

En haut : onglets matières, plage d’angles Angle d’ouverture, choix du signe de “Perte au plis”, et boutons pour afficher/masquer Rayon / Facteur K. En bas : Ajouter un tableau + Enregistrer.
La grille accepte les décimales avec virgule ou point. Vous pouvez aussi copier/coller un bloc de valeurs depuis un tableau (Excel, Google Sheets…).
Selon votre façon de travailler (ou la documentation fournisseur), vous n’avez pas forcément besoin de saisir “tout”. L’essentiel est d’être cohérent et de rester proche de vos tables atelier.
C’est la valeur qui compense l’effet du pliage sur la longueur développée. Si votre tableau “atelier” vous donne directement une déduction/compensation par angle, vous pouvez remplir cette colonne.
Le facteur K représente la position de la fibre neutre dans l’épaisseur. Certains ateliers préfèrent renseigner des K-factor (souvent entre 0 et 0,5) plutôt qu’une déduction.
Le rayon dépend du poinçon/matrice, du Vé, de la matière et de l’épaisseur. Vous pouvez le définir à la création du tableau (et, si besoin, le préciser angle par angle en affichant la colonne Rayon).
Attention au signe : dans l’en-tête, le choix Signe + / Signe - sert à s’aligner avec la convention de votre tableau fabricant. Si vous voyez des résultats “à l’envers”, c’est souvent le premier point à vérifier.
Pour mieux comprendre la perte au pli, vous pouvez utiliser ce mini-outil : outils Firetole.
Un “tableau” correspond généralement à une combinaison matière / épaisseur / Vé (et parfois un rayon). Vous pouvez en créer plusieurs pour une même épaisseur si vous utilisez plusieurs outillages.
Si vous remplacez un outillage ou si vous voulez conserver d’anciennes valeurs, utilisez plutôt Désactiver que supprimer. Sur chaque tableau (en-tête de groupe), un menu Actions permet d’activer/désactiver et de supprimer (avec confirmation).
