Guide complet d'utilisation
Cette page regroupe des préférences globales qui impactent votre façon de lire / saisir des cotes dans les vues de dessin, et la manière dont Firetole prépare vos exports PDF (fiche de production, imbrication…).
Conseil : changez un réglage, puis vérifiez l’effet sur une pièce “test” (vue en coupe / vue à plat) et sur une export PDF, pour être sûr que toute l’équipe travaille avec les mêmes repères.

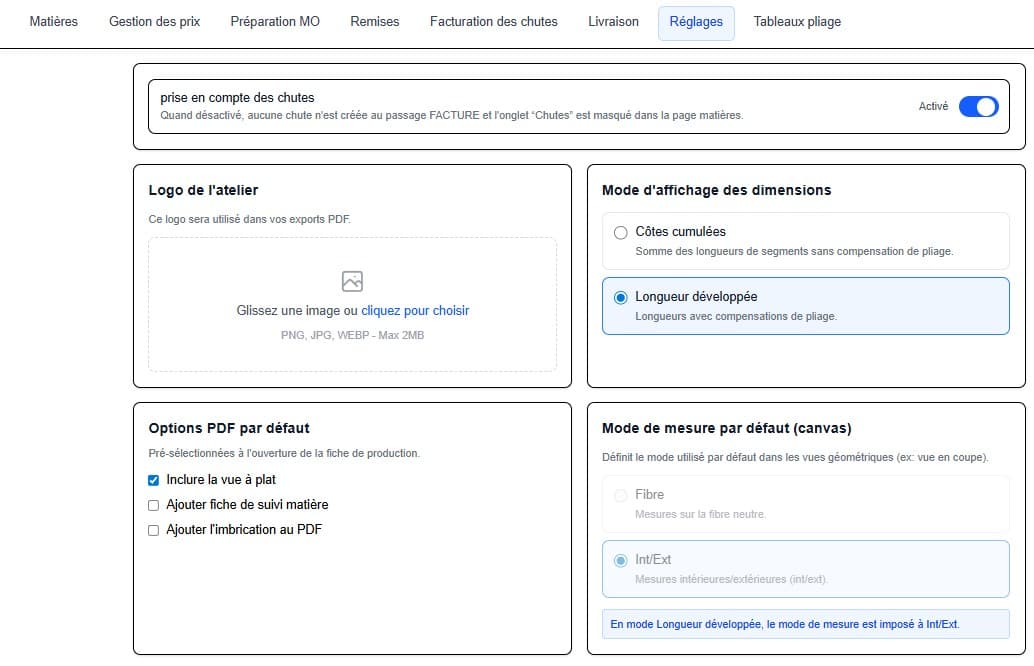

Dans l’application : Configuration (onglets en haut) → Réglages.
À repérer : le bloc Logo, les choix Côtes cumulées / Longueur développée, le mode Fibre / Int/Ext, et les options PDF par défaut.
Si vous activez ce réglage, les chutes issues de l'imbrication sont automatiquement récupérées et ajoutées dans un nouveau tableau de la page Matières.
Ces chutes peuvent ensuite être réutilisées comme une tôle classique lors du traitement d'une commande.
Les chutes sont envoyées dans ce tableau uniquement quand la commande passe au statut Facturé.
Le logo est repris dans l’en-tête des PDF générés par Firetole. Si vous changez le logo, relancez l’export pour voir le résultat (un PDF déjà généré ne se met pas à jour tout seul).
Ce réglage choisit le repère de cotation utilisé par défaut dans les vues et certains calculs : vous pouvez raisonner “côtes cumulées” (somme des segments tels que saisis) ou “longueur développée” (avec compensations de pliage).
Firetole affiche des longueurs basées sur l’addition des segments, sans compensation de pliage. C’est un repère simple pour relire une géométrie et vérifier des longueurs “de base”.
Firetole utilise les compensations de pliage (liées à la matière, l’épaisseur, le rayon / K-factor / tableau de pliage) pour se rapprocher d’un repère “développé”.
Ce réglage définit le mode utilisé par défaut dans les vues géométriques (ex : Vue en coupe). Vous pouvez ensuite basculer ponctuellement directement dans le canvas via le bouton Fibre / int/ext.
Les cotes sont interprétées sur la fibre neutre. C’est souvent le mode le plus “stable” pour comparer des développés et éviter de mélanger intérieur / extérieur.
Firetole affiche/attend des segments avec une indication int/ext, pour travailler directement avec des cotes intérieures et extérieures selon le côté concerné.
Ces options sont pré-cochées quand vous ouvrez la fiche de production (avant export PDF). Elles vous évitent de reconfigurer à chaque fois ce que vous voulez imprimer.
Ajoute la vue à plat dans le PDF pour relire rapidement le développé, les longueurs et les repères de pli.
Ajoute une page de suivi matière (utile pour l’atelier : contrôle, suivi des tôles et des chutes).
Ajoute le PDF d’imbrication à la fiche de production, pratique quand la découpe suit directement le plan.
