Documentation Firetole

Guide complet d'utilisation

Vue en coupe

Créer un profil (segments + plis)

Renseignez d'abord la matière, l'épaisseur et le V. Ajoutez des plis via Segments et Plis ou directement sur le canvas avec les boutons +/- aux extrémités. Cliquez sur les cotes et angles pour les modifier.

Outils du canvas (zoom, centrage, modes de cotes)

Navigation

  • Molette : zoomer/dézoomer à l’endroit du pointeur.
  • Cliquer-glisser : déplacer la vue (pan).
  • Bouton Centrer : recadre automatiquement la pièce à l’écran.

Lecture des cotes

Int/ext

Mesure aux bords intérieur et extérieur de l'épaisseur de la tôle.

Fibre

Mesure au milieu de l'épaisseur.

Paramétrable dans la page "Réglages".

Segment

Quand le rayon int d'un angle est modifié > 5mm, la longueur du segment correspond uniquement à la partie plate (arc du pli non pris en compte).

Utile pour les pièces de type ourlets.

Confort de lecture

  • Texte + / Texte - : agrandir/réduire les annotations.
  • Bouton ⟲ : remettre à zéro la géométrie (utile si vous voulez repartir de zéro).

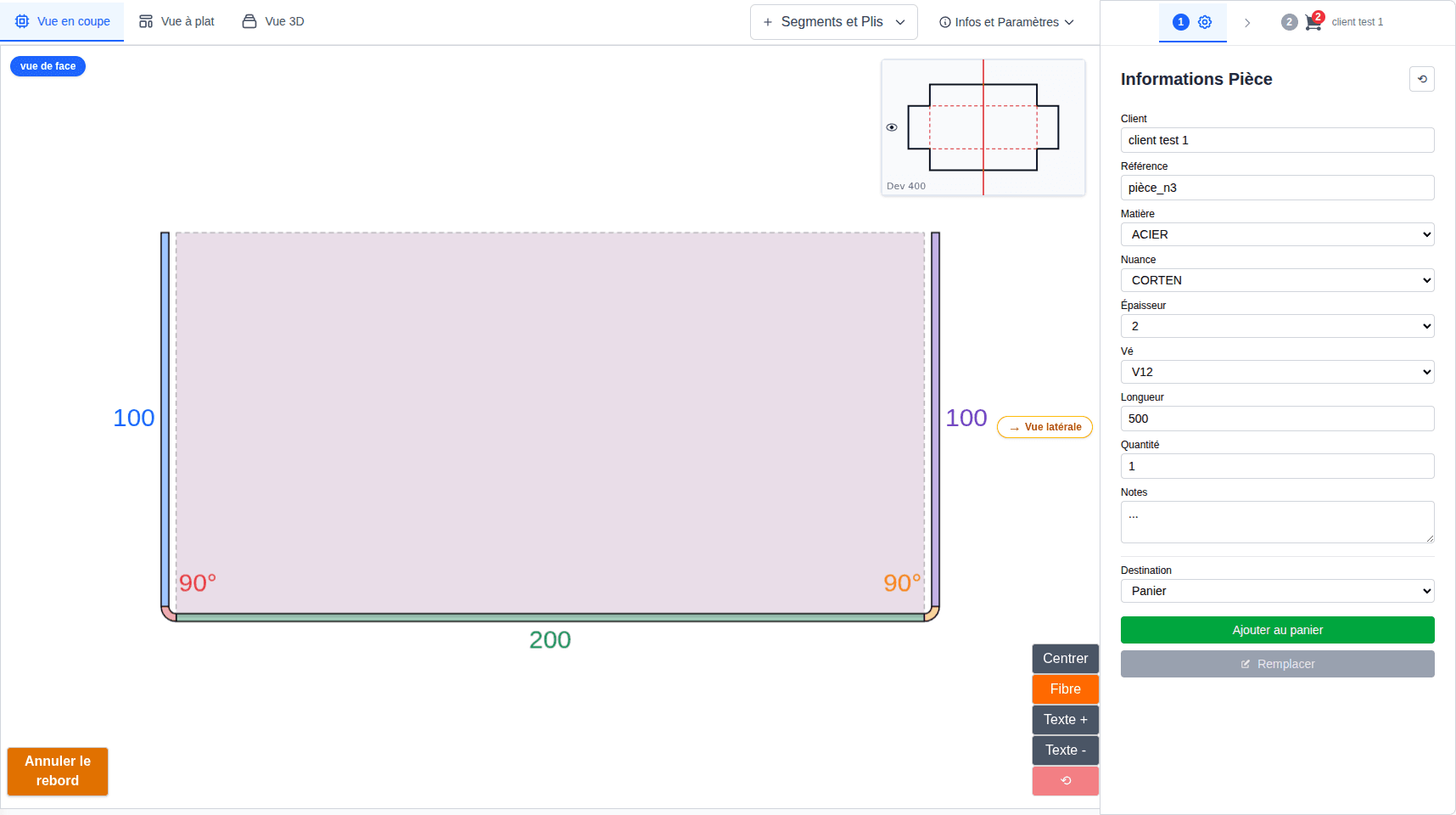

Mode Rebord (pour les retours / joues)

Le mode Rebord sert à gérer une pièce avec rebords en gardant une lecture claire : une vue “face” et une vue “latérale”. Les hauteurs définies dans la vue latérale sont reportées dans la vue de face.

Étapes (logique générale)

  1. Cliquez sur Rebord (bouton dédié dans la vue en coupe).
  2. Sélectionnez le segment support sur lequel le rebord s’appuie (clic sur le canvas).
  3. Utilisez le bouton Vue de face / Vue latérale pour basculer.

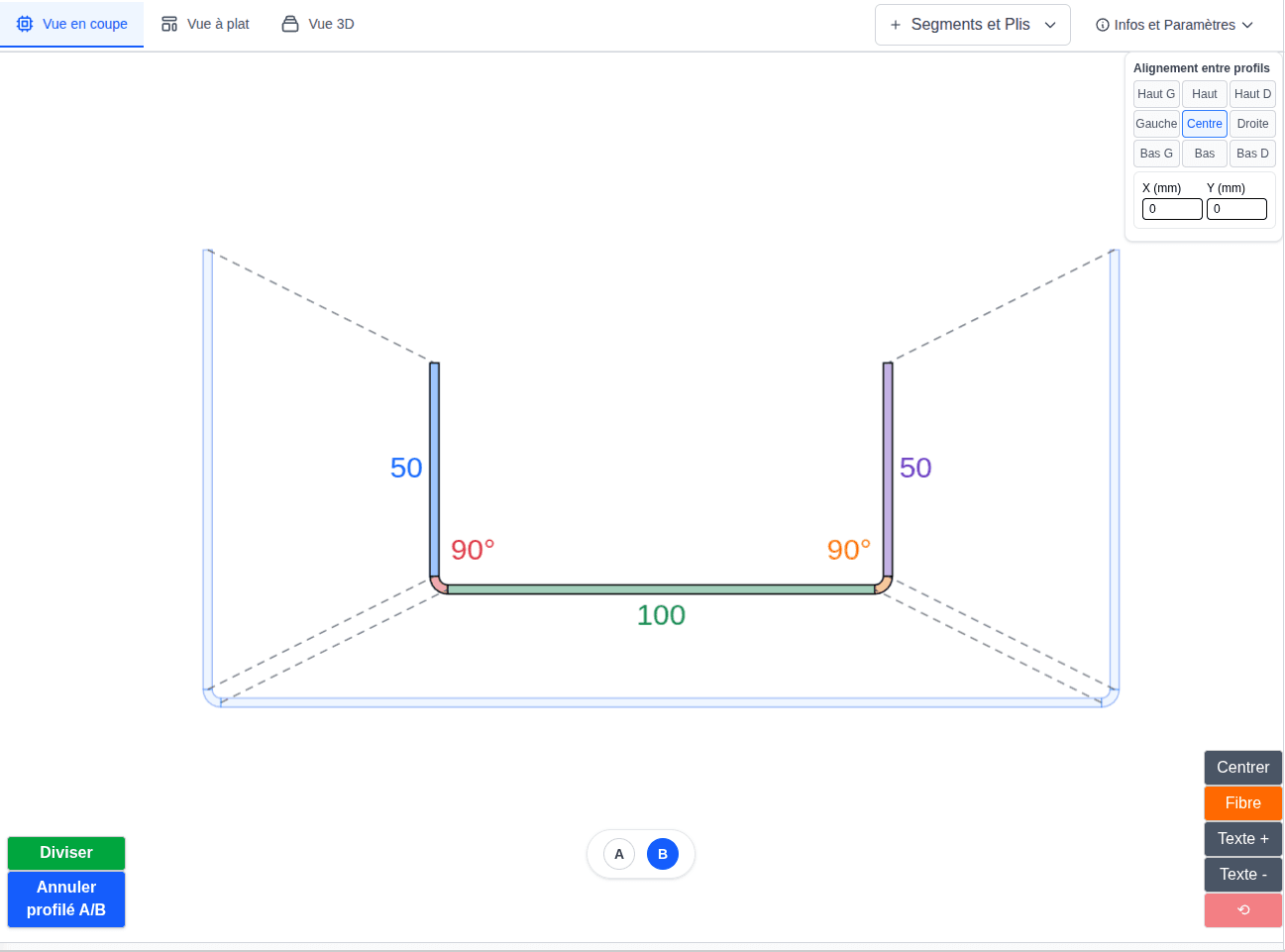

Mode Profilé A/B (début ≠ fin)

Le mode Profilé A/B sert quand le profil n’est pas identique sur toute la longueur : par exemple une pièce trapézoïdale/conique (plis non parallèles) ou un profil qui “évolue” entre le début et la fin.

Workflow (A → B → alignement)

  1. Dessinez un premier profil en vue en coupe (ce sera votre profil A).
  2. Cliquez sur Profilé A/B puis passez à l’étape B pour ajuster le second profil.
  3. Utilisez l’étape alignement pour caler A et B (repères/offsets).

Astuce : si vous faites une erreur, utilisez Ctrl+Z (annuler) et Ctrl+Shift+Z ou Ctrl+Y (rétablir).

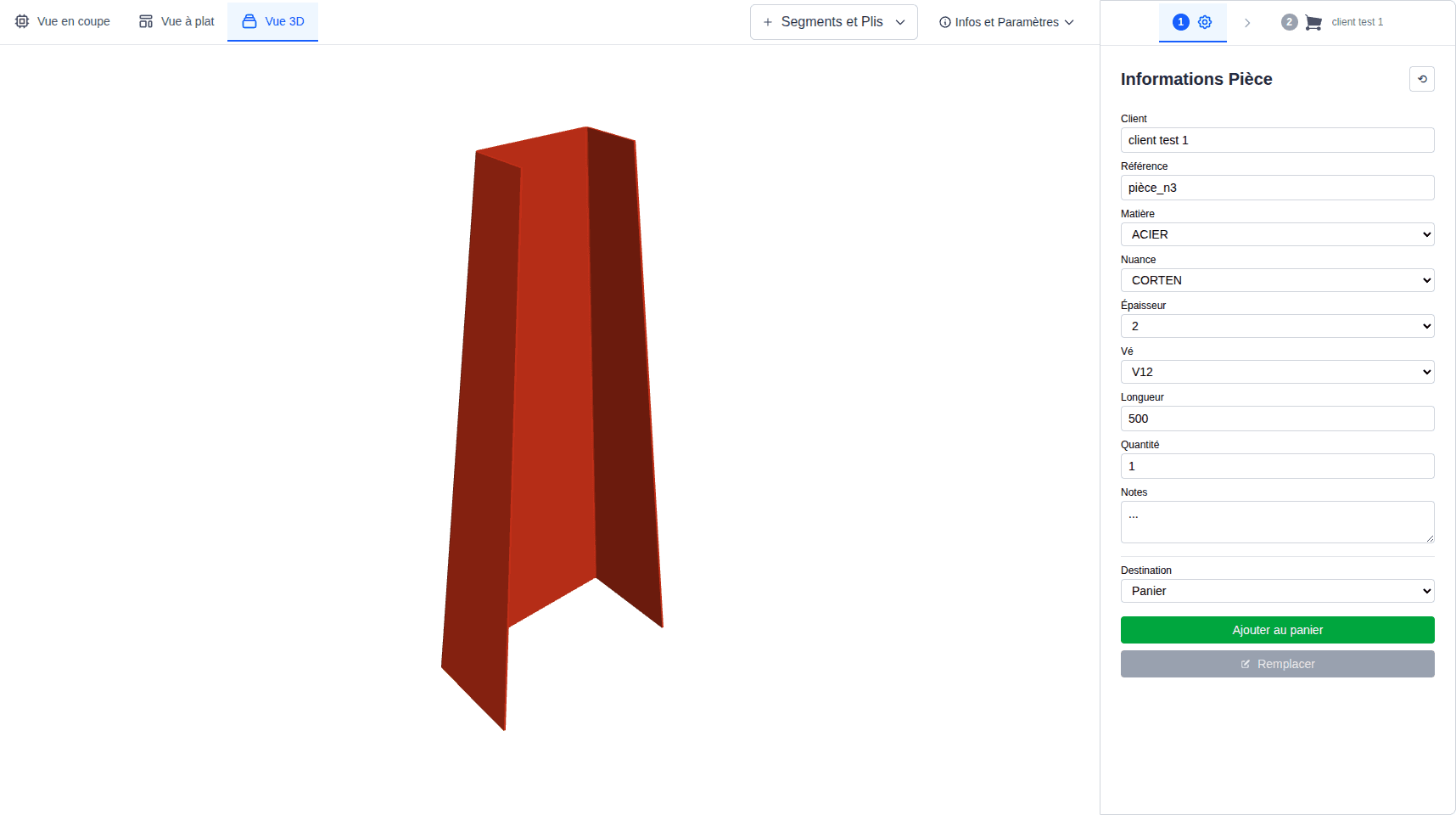

Passez en vue 3D pour visualiser le résultat final avec les deux profils superposés.
