Vue à plat

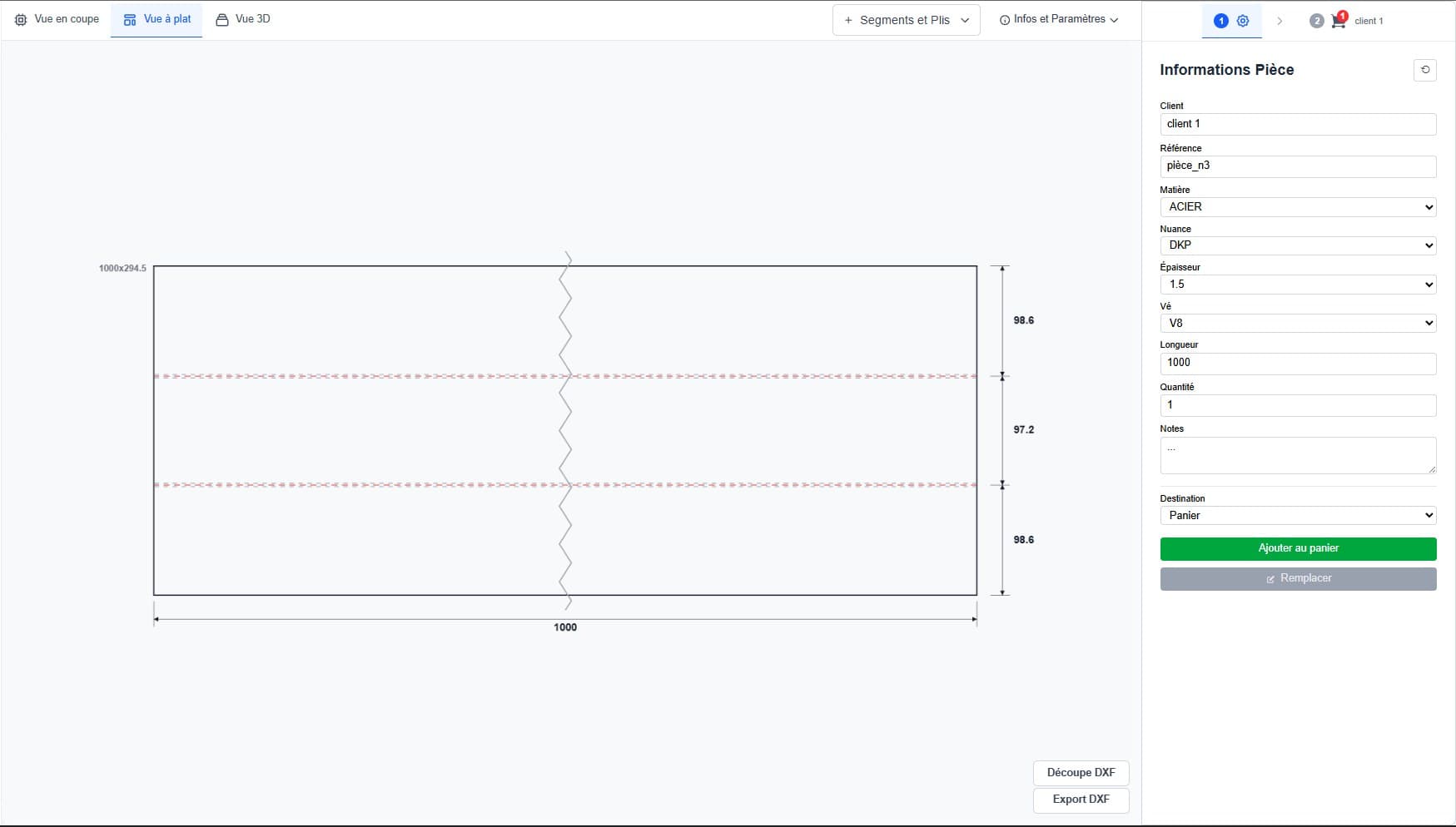

La vue à plat affiche le développé de la pièce et permet d’y dessiner découpes, perçages et marquages avant l’export DXF.

Dans l’app :Créer un profiléVue à plat

  1. Repère 1 : Barre d’outils de dessin (détail ci-dessous)
  2. Repère 2 : Rectangle fermé dans un segment : découpe
  3. Repère 3 : Cercle : perçage
  4. Repère 4 : Cotation entre deux éléments dessinés
  5. Repère 5 : Recadrer : recentrer la pièce (ou double-clic sur le fond)
  6. Repère 6 : Export DXF : développé, plis, découpes et marquages

Outils de dessin#

Dans l’ordre de la barre. Molette : zoom ; clic molette maintenu : déplacer la vue ; Échap quitte l’outil, Suppr efface la sélection.

LigneL

Trait en deux clics, accroché aux extrémités, bords et plis.

Point

Repère pour les cotes et contraintes, jamais découpé.

RectangleR

Par coin (R) ou par centre (G), au survol de l’icône.

CercleC

Centre puis rayon. Clic droit sur le cercle : diamètre exact.

RognerT

Supprime la portion survolée, entre deux intersections.

Géométrie de constructionQ

Traits de repère gris, ni découpés ni exportés.

Transformer

Déplace, met à l’échelle ou fait pivoter la sélection.

CotationD

Distance entre deux éléments dessinés, en lecture seule.

Cote d’angleA

Angle entre deux lignes : double-clic pour le modifier.

Contraintes

Menu au survol : Horizontale H, Verticale V, Perpendiculaire P, Parallèle Maj+P, Coïncidente I, Milieu M.

Découpe DXF

Importe un DXF (lignes, arcs, cercles, polylignes) en géométrie modifiable.

Dessiner une découpe ou un perçage#

  1. Terminer le profil dans la vue en coupe, puis ouvrir Vue à plat.
  2. Choisir un outil (ou sa touche), puis cliquer sur le développé.
  3. Faire un clic droit sur une ligne ou un cercle pour taper sa longueur ou son diamètre.
  4. Contrôler les trous dans Vue 3D, puis cliquer Export DXF si besoin.

Attention

Pas de Ctrl+Z en vue à plat. L’esquisse (traits, points, cotes) reste dans l’onglet du navigateur : elle est perdue à sa fermeture ou si vous rechargez la pièce depuis le panier ou la bibliothèque. Dessinez les découpes en dernier.

Ce qui est gardé au panier#

Élément dessinéDevientAu panier / en bibliothèque
Contour fermé à l’intérieur d’un segmentDécoupe traversanteGardé
Contour qui chevauche le bordEncochePerdu
Trait ouvertMarquage (DXF)Perdu
Contour qui croise une ligne de pliPas de découpe, sans avertissementPerdu
Construction, points, cotesRepèresPerdus

Bon à savoir

Seul l’Export DXF de la vue à plat contient encoches et marquages : l’exporter avant l’ajout au panier. Les découpes ne changent ni le prix ni l’imbrication.
