Calcul longueur développée pliage tôle : formule, méthode simple et exemple concret
Calculer un développé, ce n’est pas seulement trouver une formule. C’est obtenir une longueur à plat cohérente avec la réalité de l’atelier, le bon rayon, le bon angle et la bonne méthode de pliage.
- couper la bonne longueur dès le départ
- faire tomber les plis au bon endroit
- éviter les reprises et les chutes inutiles
- transmettre une information claire entre bureau et atelier
Ce que signifie vraiment la longueur développée
La longueur développée correspond à la longueur de la pièce à plat avant pliage. Elle ne se résume pas à additionner des cotes finales, car la matière s’allonge à l’extérieur, se comprime à l’intérieur et suit une fibre neutre entre les deux.
Le résultat dépend directement de plusieurs paramètres. C’est pour cela que deux ateliers peuvent obtenir des corrections légèrement différentes sur une même pièce.
Ce qui influence le calcul
- l'épaisseur de la tôle
- le rayon intérieur réel
- l'angle d'ouverture
- l'angle de pliage
- la matière
- la méthode de pliage et l’outillage
Les trois notions à distinguer
Surlongueur de pliage
C'est la longueur de matière prise en compte dans la zone du pli, mesurée le long de la fibre neutre. Elle sert à corriger le calcul du développé.
Perte au pli
C'est la correction pratique utilisée quand on part de cotes extérieures. Elle permet de retrouver une longueur à plat cohérente avec la pièce finie.
Facteur K
Il représente la position relative de la fibre neutre dans l'épaisseur de la tôle. Il dépend du matériau, du rayon, de l'épaisseur et de la méthode de pliage.
Les formules à retenir
Relation de base pour le développé
Pour une pièce simple, on peut raisonner en ajoutant la correction du pli aux longueurs droites.

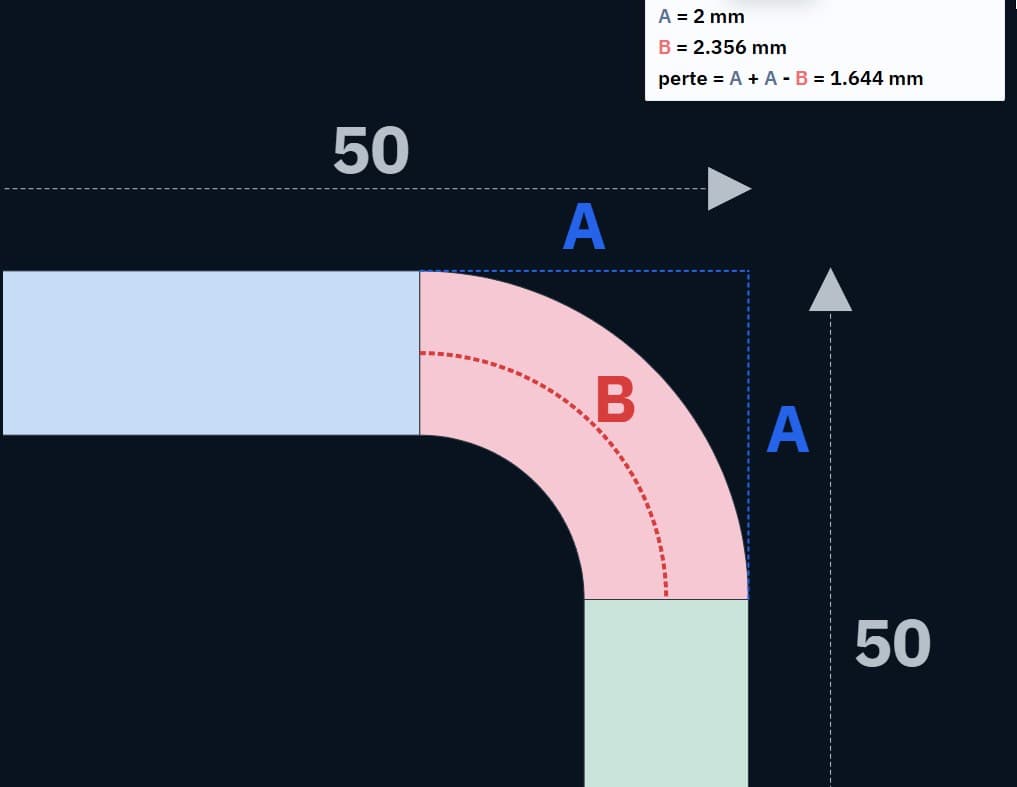

Ici, les longueurs droites correspondent aux cotes extérieures moins A. Autrement dit, on ne prend que la partie rectiligne de chaque segment, avant le départ du rayon de pliage.
La longueur A, représentée en pointillés bleus, correspond au prolongement virtuel du bord du segment jusqu’au point d’épure. Cette valeur est aussi parfois appelée retrait.
Le point d’épure est le point théorique où se croisent les prolongements des deux segments qui forment le pli.
Surlongueur de pliage
La surlongueur de pliage mesure la longueur de matière dans la zone courbe le long de la fibre neutre.
Sur le schéma ci-dessus, elle correspond aux pointillés rouges B. C’est donc la longueur de matière réellement parcourue dans la zone arrondie du pli, le long de la fibre neutre.
Quand on part de cotes extérieures
Dans ce cas, on raisonne souvent avec la perte au pli.
Angle d’ouverture et angle de pliage : le détail qui change tout
En atelier, on parle souvent en angle d’ouverture. Pourtant, les formules s’appuient généralement sur l’angle de pliage. La relation est simple :
Repères utiles
- ouverture 90° = pliage 90°
- ouverture 120° = pliage 60°
- ouverture 60° = pliage 120°

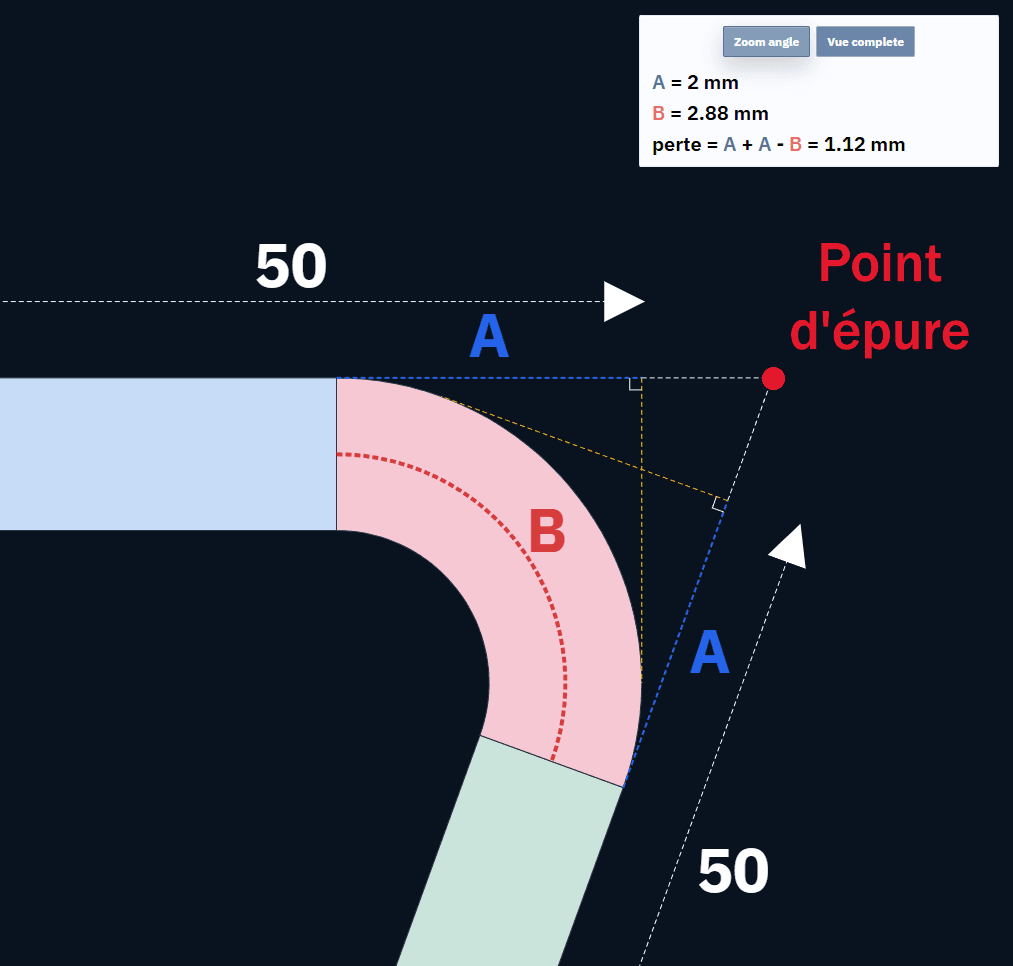

Le cas important : ouverture inférieure à 90°
Faites la vérification visuelle sur outils Firetole utilisés pour le calcul de la perte au pli : lorsque l’ouverture passe sous 90°, la formule appliquée n’est plus la même. C’est un point important que beaucoup oublient. La mesure n'est plus prise au point d'épure car cette mesure tend vers l'infini quand l'angle d'ouverture se rapproche de 0°.
Il faut prendre la mesure au point d'équerre par rapport au bord du rayon extérieur.
Étape 1. Calculer l’angle de pliage
Étape 2. Calculer la surlongueur de pliage
Étape 3. Calculer la perte au pli selon le cas
Si l’angle d’ouverture est inférieur à 90°, donc si l’angle de pliage est supérieur à 90° :
Sinon :
Vérifier rapidement
Pour tester vos valeurs d’angle, de rayon, d’épaisseur et de facteur K sans refaire le calcul à la main, utilisez le calculateur Firetole.
Exemple de calcul
Pour éviter d’alourdir la page, voici trois cas repliables avec la même base de calcul et seulement l’angle d’ouverture qui change.
Comment raisonner sur une pièce avec plusieurs plis
Pour une pièce plus complexe, la logique ne change pas. On applique la correction de chaque pli avec ses propres paramètres, puis on garde une cotation cohérente sur l’ensemble de la pièce.
- additionner les parties droites
- appliquer la correction de chaque pli
- garder une méthode de cotation cohérente
- ne pas mélanger plusieurs références de mesure
Pourquoi un calcul juste sur le papier peut être faux en atelier
Un résultat peut être mathématiquement propre et pourtant produire une pièce fausse. Le problème vient souvent du décalage entre les hypothèses de calcul et la réalité de production.
- le rayon réel n'est pas celui utilisé dans la formule
- le facteur K ne correspond pas au comportement réel de la matière
- l'angle d'ouverture saisi n'est pas le bon
- la pièce est cotée depuis des références différentes
- le calcul a été recopié manuellement avec une erreur
Formule manuelle, tableau de pliage ou logiciel
La formule manuelle
Elle est utile pour comprendre la logique du pliage et contrôler un cas simple. Mais elle devient vite fragile quand il faut gérer beaucoup de pièces ou des variantes récurrentes.
Le tableau de pliage
Il est plus proche de la réalité atelier, à condition d’être maintenu et partagé correctement. Sinon, chacun finit par travailler avec sa propre version.
Le logiciel métier
Un bon logiciel ne sert pas seulement à calculer. Il permet aussi de structurer le workflow complet autour du pliage et du développé.
- centraliser les règles de pliage
- visualiser la pièce à plat
- retrouver les paramètres utilisés
- limiter la ressaisie
- sortir une fiche claire pour l'atelier
Pourquoi Firetole est pertinent sur ce sujet
Firetole ne traite pas le développé comme un chiffre isolé. Le logiciel est pensé pour relier la géométrie, les paramètres de pliage, la perte au pli, le chiffrage et la fiche de production dans le même flux.
Firetole permet aussi de travailler selon votre logique atelier : vous pouvez ajouter vos propres tableaux de pliage ou choisir un facteur K fixe selon la méthode qui vous convient le mieux.
Ce que Firetole relie
- la pièce
- les paramètres de pliage
- la longueur développée
- la perte au pli
- le chiffrage
- la fiche de production
- les clients et commandes
FAQ
Comment calculer la longueur développée d'une tôle pliée ?
On additionne les longueurs droites et la surlongueur de pliage. Si l'on part de cotes extérieures, on raisonne plutôt avec la perte au pli.
Quelle différence entre surlongueur de pliage et perte au pli ?
La surlongueur de pliage mesure la longueur de la zone courbe le long de la fibre neutre. La perte au pli est la correction appliquée pour retrouver la longueur à plat à partir des cotes extérieures.
Pourquoi faut-il distinguer angle d'ouverture et angle de pliage ?
Parce que les formules s'appuient sur l'angle de pliage, alors qu'en atelier on parle souvent d'angle d'ouverture. La relation est simple : angle de pliage = 180 - angle d'ouverture.
Pourquoi le cas inférieur à 90° d'ouverture est-il important ?
Parce que lorsque l'ouverture passe sous 90°, l'angle de pliage dépasse 90° et la formule de perte au pli à utiliser n'est plus la même.
Excel suffit-il pour calculer un développé ?
Excel peut aider pour un contrôle ou un cas simple. Dès qu'il faut standardiser plusieurs matières, épaisseurs, rayons, devis et fiches atelier, ses limites apparaissent vite.
